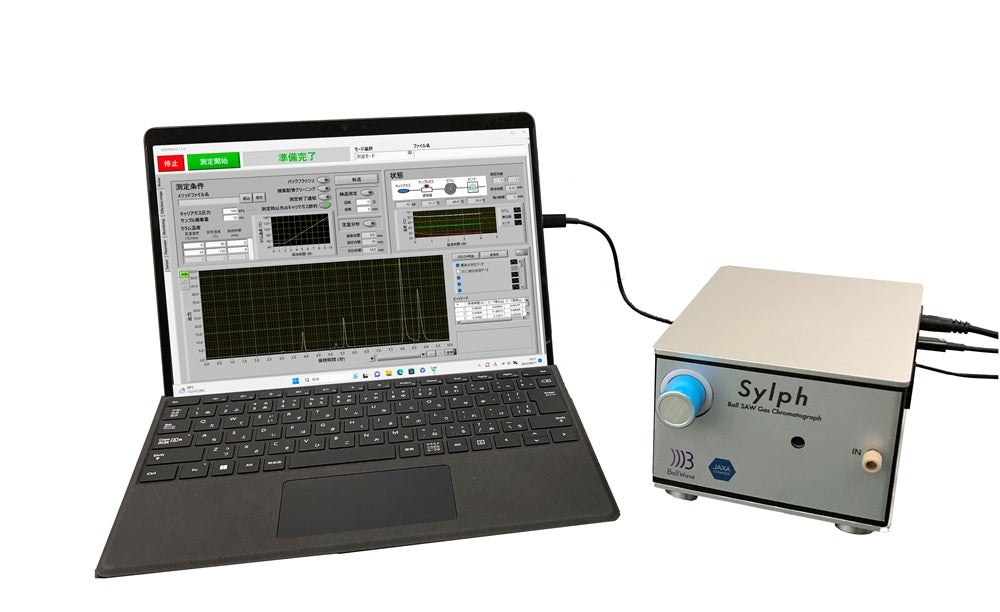

小型ガスクロマトグラフ

SAWセンサとガス濃縮器を組み合わせることにより本体重量約２kgの小型化を実現。自動サンプリングにより煩雑な前処理を不要にしました。シンプルな制御システムでこれからガスクロを導入される方にも扱いやすい操作性を提供します。可搬性もありガス発生源から直接測定できるためガスバッグを不要にします。

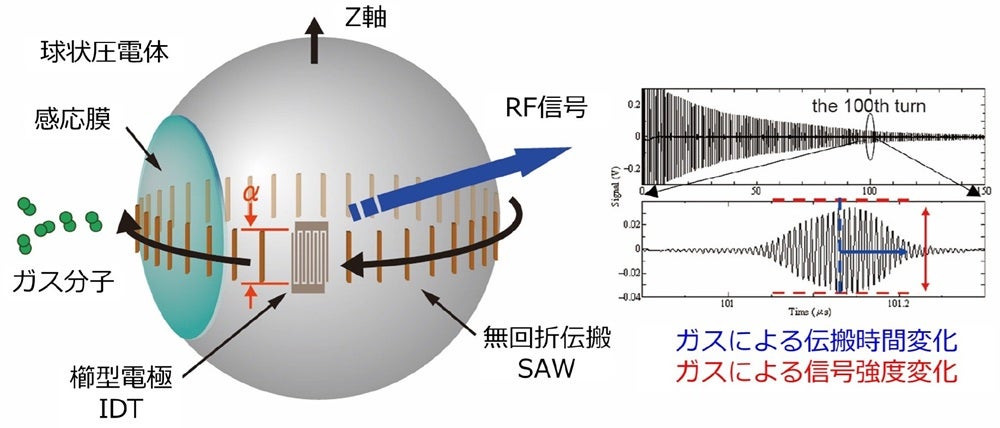

球状圧電体の表面に設置した櫛型電極(IDT)に高周波信号を印加することで、弾性表面波(SAW)が励振されます。通常、波は伝搬するにつれ回折現象で発散してエネルギーを失ってしまいますが、球の表面では幾何学的に波を収束させる作用もあります。発散と集束のバランスを保つように理論的に設計されたIDTから励振されたSAWは、球の表面を無回折で多重周回します。SAWの伝搬経路上に成膜した感応膜にガス分子が吸着すると、SAWの伝搬時間や信号強度が変化し、その変化は周回数とともに拡大するため高感度にガスを検出できます。ボールSAWセンサは直径3.3 mmの水晶球を用いているため小型であり、室温で動作するため省電力です。
