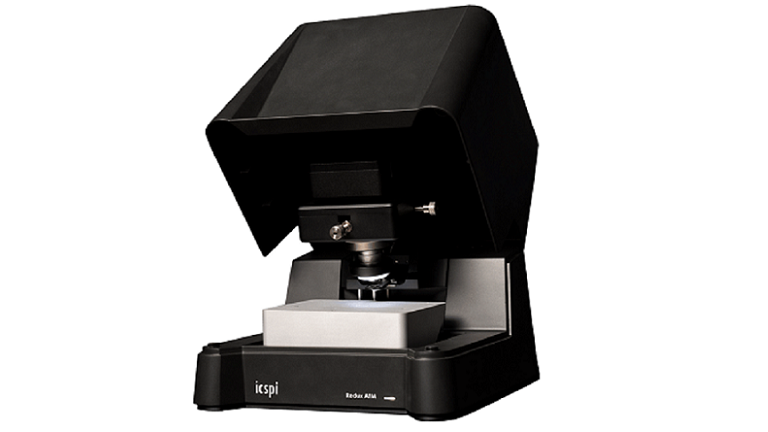

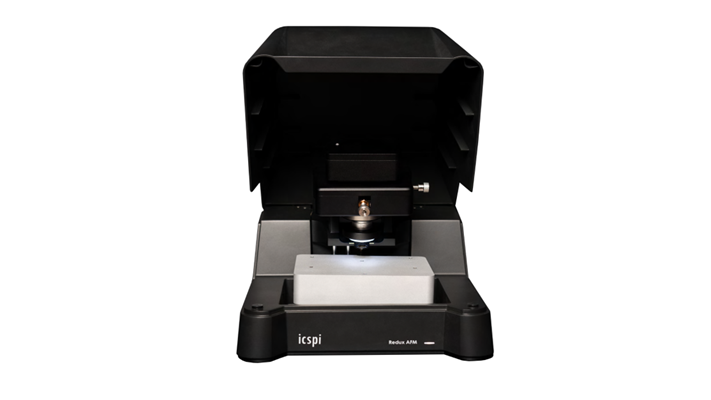

Redux AFM を使用すると、ベンチトップでサブナノメートルの精度で 3D 地形データを簡単に収集できます。 トポグラフィー、粗さ、膜厚、粒子サイズなどの定量データを数分で取得します。
nGaugeの機能を自動化させた上位モデルです。オートステージおよび顕微鏡カメラを内蔵して操作性が向上。
デスクトップでありながら専用の除振台と防音エンクロージャーを追加することでベンチトップ型に引けを取らない性能を引き出します。
比較項目 | Redux AFM | 従来型AFM | SEM |
| 大気中での使用 | 〇 | 〇 | ✕ |
| 自動アプローチ | 〇 | ✕ | ｰ |
| 設置時間 | 5分 | 1-2週間 | 1-2週間 |
| データ取得時間 | 3分 | 1時間 | 30分ｰ1時間 |
| コスト | ＄ | ＄＄＄＄＄ | ＄＄＄＄＄ |
| スキャンあたりのコスト | ＄ | ＄＄ | ＄＄＄ |
| 卓上操作 | 〇 | ✕ | ✕ |
| トレーニング時間 | 1時間 | 12時間以上 | 12時間以上 |
| レーザーアライメント不要 | 〇 | ✕ | ✕ |
| 通常電源・USB対応 | 〇 | ✕ | ✕ |

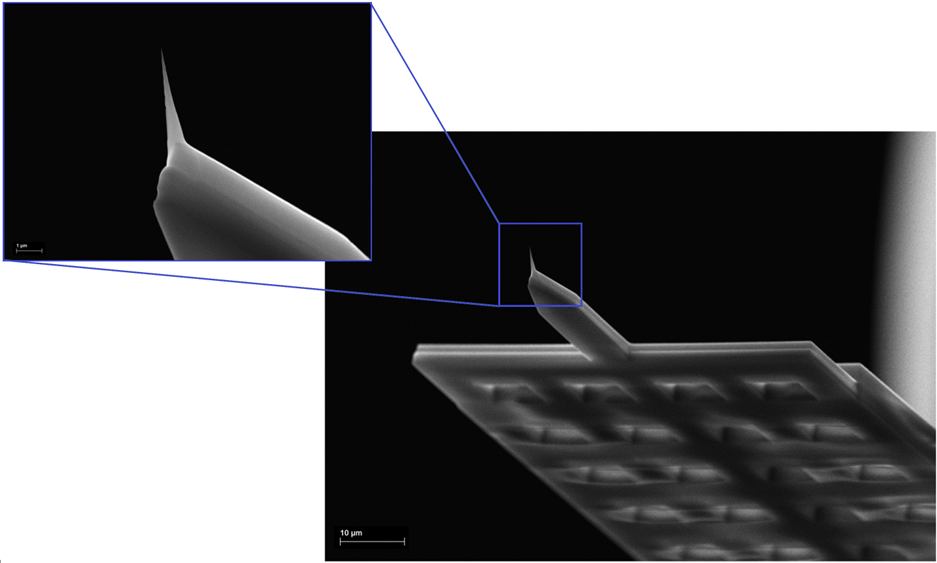

| 扱いやすいチップ | 〇 | ✕ | ｰ |
| 低メンテナンス | 〇 | ✕ | ✕ |
| 3D画像 | 〇 | 〇 | ✕ |
| サブナノメートル分解能 | 〇 | 〇 | ✕ |
| 非導電性サンプル対応 | 〇 | 〇 | ✕ |
| スキャンタイプ | トポグラフィー、位相 |
| 最大スキャンサイズ | 20μm × 20μm |
| 最小スキャンサイズ | 300nm × 300nm |
| 垂直スキャン範囲 | 20μm |
| ノイズフロア | <0.5nm rms |
| 対物レンズ | 10倍、NA 0.25 |
| 視野 | 1.4mm × 0.8mm |
| 解像度 | 1920×1080 FHDビデオ出力 |
| サンプル照明 | 内蔵LED照明 |
| クイックスキャン(128px) | 16秒 |
| 通常スキャン (256px) | 80秒 |
| 高解像度スキャン(512px) | 5分 |
| 最大解像度 | 1024×1024ピクセル |
| 寸法 (L×W×H) | 23.2cm × 22.0cm × 24.6cm |
| 重量 | 4kg |
| サンプルプラットフォームエリア | 125mm × 95mm |
| 最大サンプル高さ | 20mm |
| 最大サンプル重量 | 250g |
| 通信 | USB |
| 対応OS | Windows 10、11 |
| データ出力形式 | gsf、tsv、png |
| サンプル位置決め範囲（XY） | 12mm × 12mm |
| 入力 | 100～240V AC ～ 50/60Hz |
