COLMINA デジタル生産準備 VPS STD

モノづくりのDX推進において設計と製造をつなぐデジタルマニュファクチュアリングツール
視覚的で分かりやすい3Dデータを用いて、生産準備部門が設計から製造にいたる衝（かなめ）となり、組立業務を主体としたモノづくり検証と伝達を支援します。

実機の代わりに3次元デジタルデータを用い、生産準備部門が設計から製造にいたる衝（かなめ）となり、組立業務を主体としたモノづくり検証と伝達を支援し、モノづくりの品質向上と原価低減に貢献します。

※COLMINA（コルミナ）は富士通のものづくりブランドあり、VPSはCOLMINAシリーズのひとつです。

VPS STDでご利用いただける二つのモジュール

を紹介いたします。

COLMINA デジタル生産準備 VPS MFG

3次元モデルデータを活用して、製品の組立性検討と工程設計を支援し、生産準備業務の効率化と品質向上を図る、デジタルマニュファクチュアリングツールです。

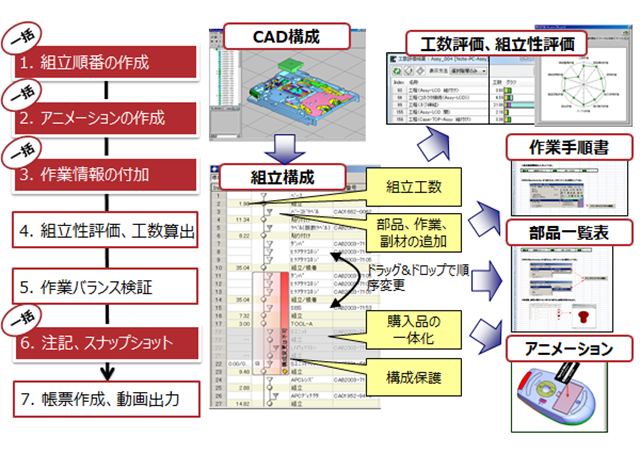

製造フロー作成、組立性評価、帳票作成

CAD構成を並び替えて組立構成にし、作業情報を付加して製造フローを作成します。製造フローをもとに、組立性を評価したり、帳票作成を行うことができます。

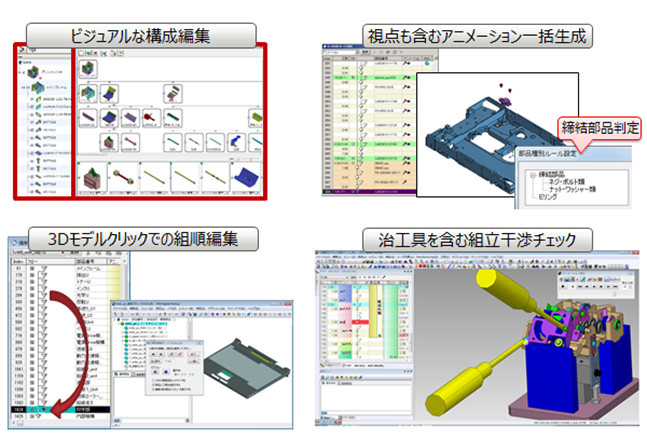

製造フロー作成、組立方法検証

製造フローの作成や組立方法の検証を、3Dモデルを活用してビジュアルに行えます。

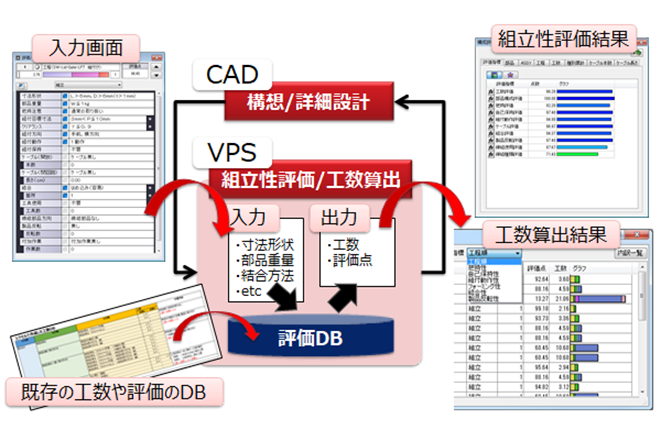

工数算出、組立性評価

工数算出と組立性評価を同時に行うことができます。

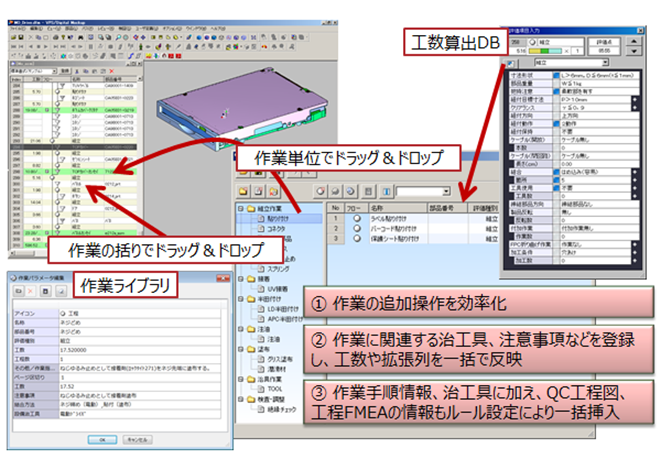

工程FMEA、QC工程図（作業ライブラリ）

作業ライブラリを使って作業内容を効率良く製造フローに付加することができます。

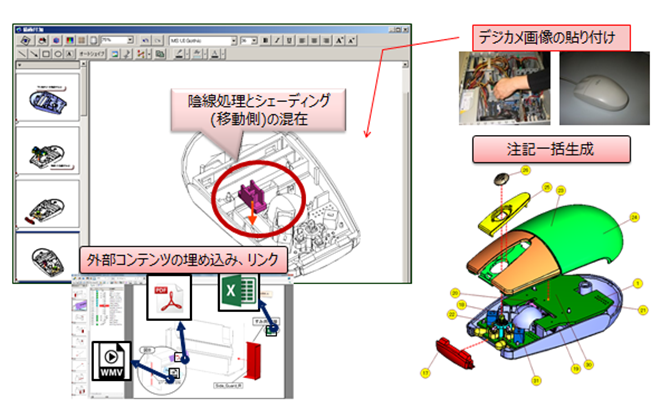

作業手順書などの帳票作成

2次元画像では編集が難しかった塗布エリアのハッチング表記や組立中部品の強調表示ができます。EXCEL帳票展開後の作業を大幅に削減できます。

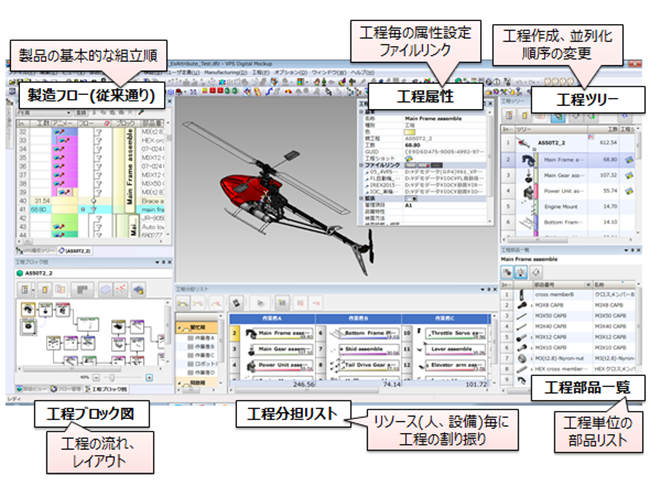

工程画面（工程編成、3D BOP）

部品単位で組立プロセスを設計する製造フローとは別に、複数部品をまとめて「エンジン組立工程」などとし、工程単位で組立プロセスを設計することもできます。

COLMINA デジタル生産準備 VPS DMU

3次元モデルデータを活用して、製品の設計検証、作業性検証を支援し、設計・生産準備業務の効率化と品質向上を図る、デジタルマニュファクチュアリングツールです。

高性能な動的干渉チェック

・富士通研究所が開発した世界最高レベルの性能を持つ動的干渉アルゴリズムを採用し、高速な動的干渉チェックを実現
・静的干渉チェックやクリアランスチェック、工具チェックなどの検証も可能

使い勝手のよい断面表示機能

空間上に基準面を作成して断面表示をしたり、作成する断面と同じ向きを持つ部品の面上への作成が可能

容易な寸法計測

簡単にモデルの寸法を計測できるため、モデルの確認がスムーズ

複雑な動きを再現する機構シミュレーション
2関節以上を連動させる複雑な動きを再現でき、機構設定が容易。

多様な動きを記録・再現するパス機能

部品の動き・人体の動き、動的断面などの様々な動きを記録・再現。
ファイル保存のほか、パス記録したファイルからのアニメーションファイル出力（AVI形式）も可能。
[注] VPSでは、動きや視覚効果などのデータをパスと呼んでいます。

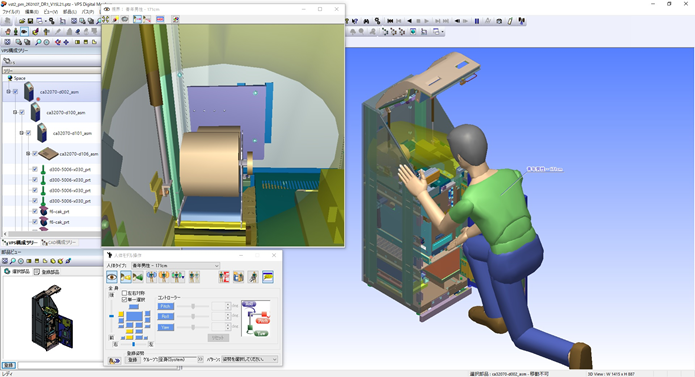

人体モデルを使ったリアルな検証環境

部品の動き・人体の動き、動的断面などの様々な動きを記録・再現
ファイル保存のほか、パス記録したファイルからのアニメーションファイル出力（AVI形式）も可能
[注] VPSでは、動きや視覚効果などのデータをパスと呼んでいます。

仮想空間での事前検討

・出図後の組立問題は60パーセント低減、組立工数は30パーセント低減（複合機）
・フロントローディング開発実現により、開発期間半減、間接業務・物流コスト削減、保守サービス性向上（工作機）
・実機試作の問題点70%削減(干渉94%、組立性80%)、約3,000万～1億円の開発費削減（複合機）

生産準備期間短縮

・手順書作成工数37％カット、組立現場では指導工数が1/2に削減（金融端末）
・試作に伴う工数を40％カット。工数見積・作業指示書作成工数を削減（POS周辺機器）
・組立手順書の作業量が80～90%減、M-BOM構成作成・登録作業時間半減（複合機）

組立作業時間短縮

・実作業に即した組順表示　（次ステップで作業モレ防止と作業実績収集可能）（金融端末）
・作業者への教育期間の短縮、海外拠点への指導員派遣期間短縮、技能継承手段の確立（インフラ設備）
※事例詳細につきましては、お問い合わせください
