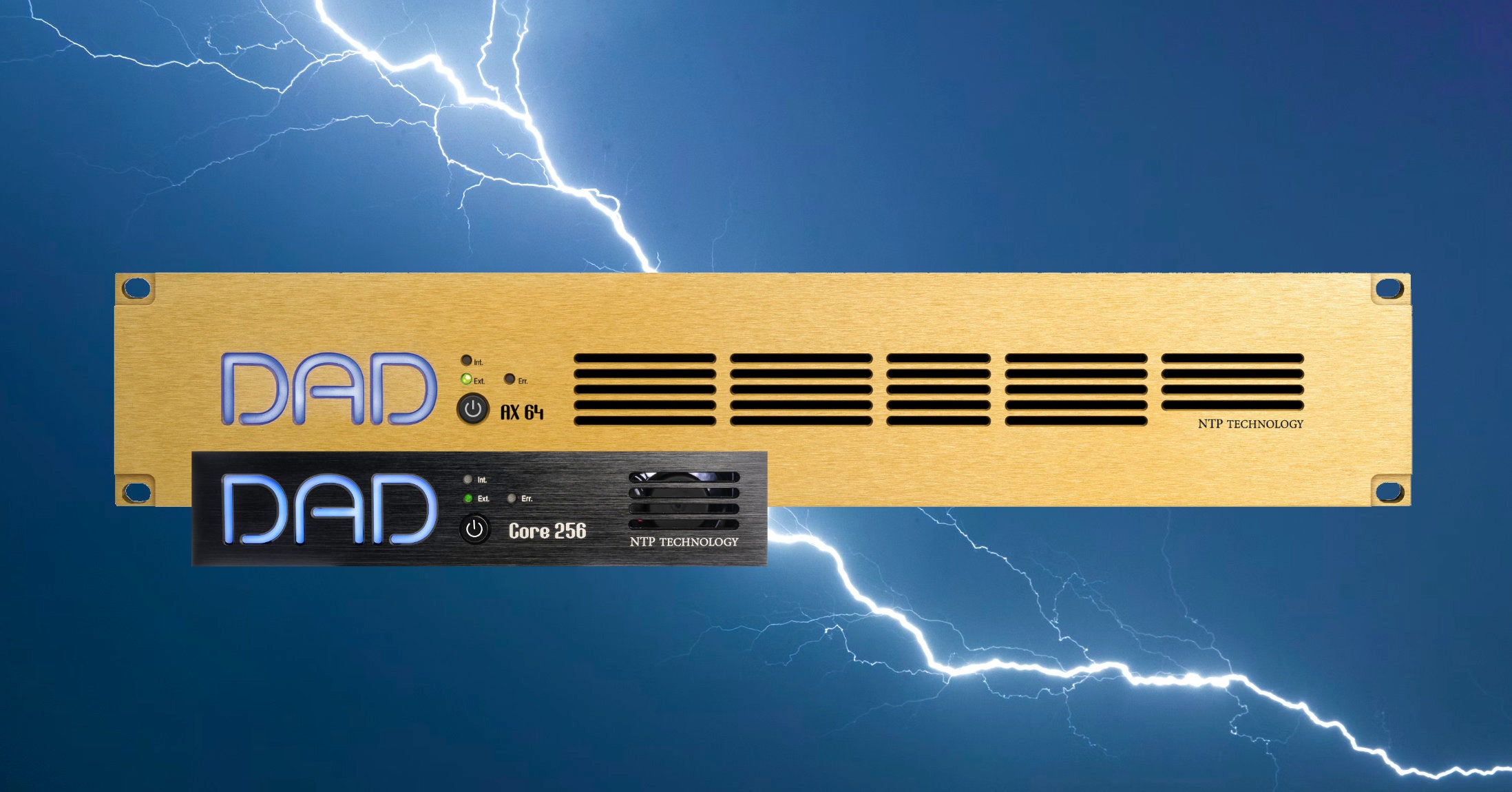

THUNDER | Core テクノロジー, CORE 256 、AX64 登場

THUNDER | COREとは？

Thunder|Coreテクノロジーは、高品位なDADオーディオ変換、柔軟なルーティング、コンピュータをダイレクトにリンクさせるソリューションです。

最大256ch接続可能なUSB-C/ThunderBolt 3を核とし、限りなくゼロに近いレイテンシーでWindowsやmacOSベースのコンピューターに接続、Dante、MADI、ADAT間のオーディオチャンネルのスムーズな伝送を可能にしました。

Thunder|Coreを使用すれば、ワークフローを大幅に効率化し、制作時間を飛躍的に短縮することができます。

Ch-Ch-Channels

Thunder|Coreでは、48 kHzで最大256の双方向チャンネル、88.2/96 kHzで256 ch、176.4/192 kHzで128 ch、352.8/384 kHzで64 chを処理することが可能です。

また、定評のあるDADmanコントロールソフトウェアにより、オーディオチャンネルのルーティングマトリックスを自在に設定することができます。

Apple Mac用のCore Audio Thunder|Coreドライバーは、IntelおよびSilicon（M1）CPUプロセッサーの使用を、最小32サンプルのバッファーサイズまで

サポートしています。

Windows 10コンピュータの場合は、同様のバッファサイズに対応していますが、Windows OSの構造上、実際の最小バッファサイズは128サンプルとなります。

Near-Zero Latency

Thunder|CoreインターフェースはThunderbolt 3/PCIeの接続・データ転送を高速に行い、接続時のレイテンシーは2サンプル、ユニット内ではEQやサミング処理も行うため、デジタルインターフェース時のレイテンシーは合計9サンプルとなります。

チャンネル数は48/96kHzで最大256ch、96kHzでのレイテンシーは95μsです。

オーディオアプリケーションとのトータルのレイテンシーは、アプリケーションに設定されたバッファサイズに依存します。バッファサイズが32サンプルの場合、96kHzでのレイテンシは670マイクロ秒となります。

Full and Flexible Control

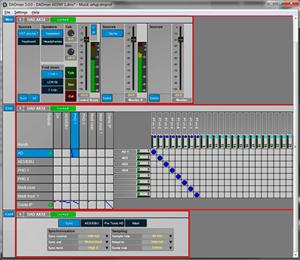

Thunder|CoreはDADmanソフトウェアに対応しており、オーディオのルーティング、変換、ワークフローを

自在にコントロールすることができます。ルーティングマトリクスは4096×4096のオーディオチャンネルをサポートしています。

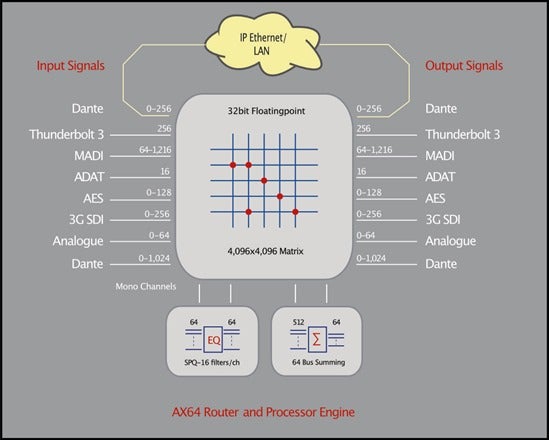

Functionality

Thunder｜Core製品は、32bit浮動小数点演算をベースにした独自のルーターコアと、低レイテンシーで信頼性の高いFPGAベースのマトリクス構造で設計されています。タイムスタンプ機構により、コアを経由する全ての信号のレイテンシーを等しくしています。

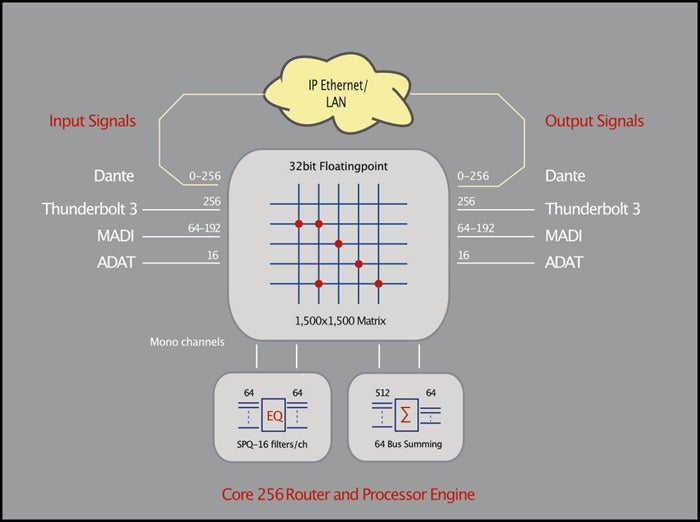

Core 256は合計で4,096x4,096のノンブロッキングクロスポイントの能力を持ち、I/Oおよびプロセッシングレベルでは1,500x1,500のクロスポイントの能力を提供することが可能です。
マトリクスはすべての入力を1つまたは複数の出力にわずか5サンプルの固定レイテンシでルーティングし，44.1～384 kHzのサンプルレートをサポートします．
チャンネルプロセッサーは全入出力チャンネルの信号検出ロジック，PPMレベル測定，レベルコントロールの機能を備えています．
さらに、64本のアウトプットバスと512本のインプットを持つサミング／ミキシングプロセッサーを搭載し、DADmanのモニターコントロール機能「Pro|Mon」でコントロールする入出力信号へ割り当てることが可能です。

SPQスピーカーのEQ管理はCoreでネイティブに利用でき、1,024個のフィルターを16個のフィルターで64チャンネルに結合し、それぞれディレイを調整することが可能です。

Key Specifications

Thunderbolt 3ポート×2、15W電源×1
双方向256チャンネル：44.1/48 kHz
256チャンネル：88.2/96 kHz
128チャンネル：176.4/192 kHz
64チャンネル：352.8/384kHz

Control Connection for DADman

Core Audio Thunder|Core Audio Driverに対応。
Intel、Apple Silicon（M1）プロセッサー、macOS Big Sur 以降に対応
より多くのアプリケーションでDadmanを利用を可能にするコアオーディオアグリゲートI/O接続
ASIO Thunder｜Core Audio DriverはWindows 10以降に対応
1つのアプリケーションでドライバに接続可能
DADman用コントロールコネクション

THE TINY DOLBY ATMOS® HERO

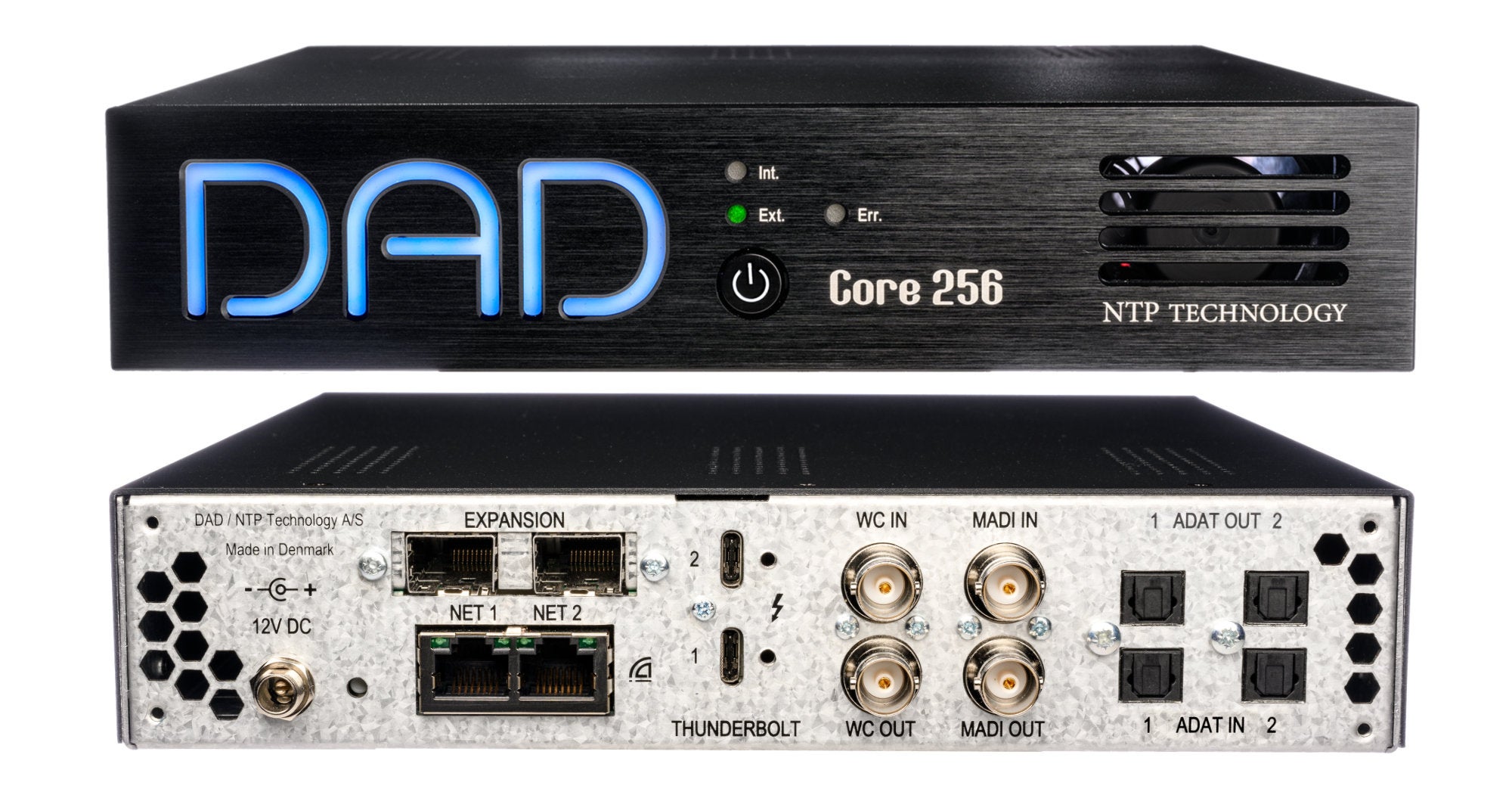

Core 256

Core 256は小さなボディですが、この小型のマシンから引き出されるパワーは、あなたの想像を大きく上回ることでしょう。
膨大な数のチャンネル、豊富なデジタル信号入出力、内蔵のSPQプロセッサー、Euconコントロール、サミングエンジン、macOSおよびWindows 10用ドライバーを備えたこのデジタルオーディオインターフェースは、どんな用途にも使える最高水準の製品です。
その中でも特に注目すべきアプリケーションがあります。Core 256は、Dolby Atmos® RMUのための最高のDante/MADIインターフェイスにほかなりません。

Overview

最大720ch入出力
デジタルオーディオルーターおよび
モニタリングインターフェース
Thunderbolt 3 I/O (256ch.)
Dante AoIP I/O（256 ch.）
MADI BNC I/O (64 ch.)
MADI SFP I/Oモジュールオプション（128ch.）
ADATデュアルTosLink I/O（16ch.）
512x64 ch. Pro|Mon サミングおよびスピーカーEQプロセッサー

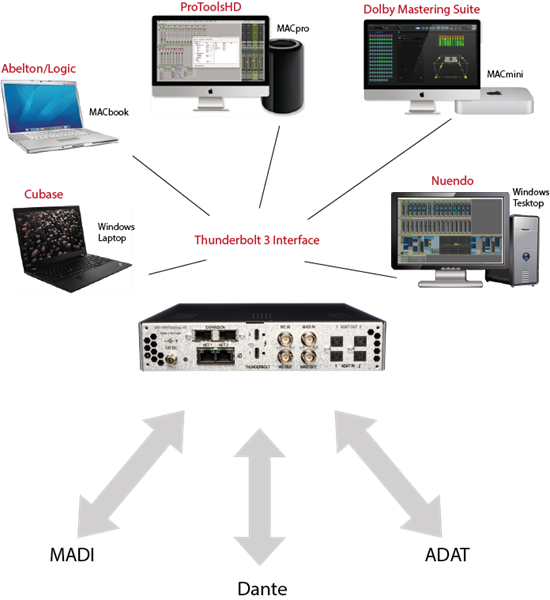

The Ultimate Digital Bridge

Core 256はDolby Atmos®の強力な味方ですが、もちろんポストプロダクション、スタジオ、設備音響の分野で豊富なタスクを実現することができます。

Dante、MADI、ADATポートを搭載し、多機能で自由度の高いDADmanルーティングコントロールが可能で、あらゆるデジタルオーディオチャンネルを取り込み、必要に応じて変換し、どこにでもルーティングできる優れたD/Dコンバーターでもあります。

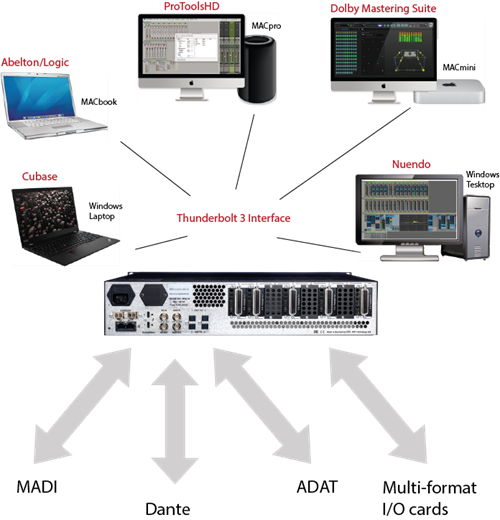

もう一つの用途は、DAW 専用オーディオ・インターフェイスとして活用することでしょう。Pro Tools，Logic Pro，Nuendo，Cubase，Ableton Live，Digital PerformerなどのDAWをお使いの場合、Core 256は超低レイテンシーの入り口となります．

また、ADAT、MADI、Danteの接続性を備えているので、アナログプリアンプやインサートポイントを簡単に追加することができます。

19” Rack Mount Bracket

Core 256は、Apple Mac Miniコンピュータ用のシェルフとマウントシステムを備えた特別なDADブラケットを使用して19インチラックにマウントすることが可能で、これによって没入感のあるDolby Atmos®アプリケーションに最適な環境を実現します。

Features

Core 256の基本的なI/O構成は以下の通りです。

2つのThunderbolt 3ポート（各15W）
双方向256チャンネル、48/96 kHz
ASIO / Core Audio Thunderbolt PCIe ドライバ
MADI/BNC-オプションで2 x SFP/BNC MADI
ADAT /ライトパイプ（16 ch.）
DANTE：256 ch. 48 kHz, 128 ch. 96 kHz, 64 ch. 192 kHz (IP Core)
WC I/O
SPQ：64ch.、16フィルタ
Pro|Mon対応
サミングプロセッサー 64出力/512入力バス
内部ルーター 1500 x 1500
32ビット浮動小数点演算処理
Avid Eucon対応デバイス（DADman経由
APPLE Silicon M1およびIntel互換ソフトウェア
EthernetまたはThunderbolt接続によるコントロール
12V DC 外部電源（最大 60W）
ラックユニット1Uの高さ

さらに、ミニモジュールスロットには、オプションで光SFPまたはミニ同軸コネクタのデュアル双方向MADIモジュールを搭載することが可能です。
